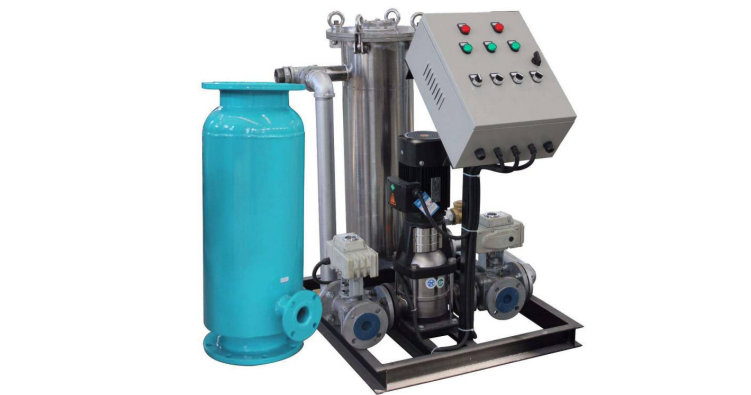

膠球在線清洗裝置
Rubber Ball On-line Cleaning Device

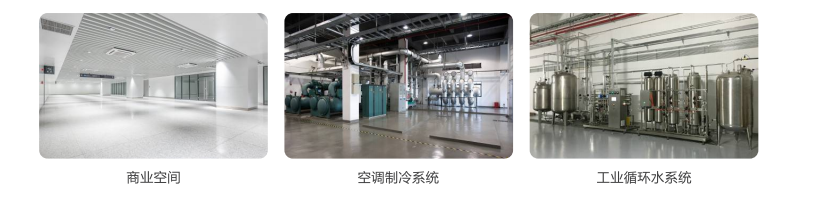

廣泛的應用
中央空調作為賓館、商場、商務大樓等商業、公共建筑的重要設施,其運行狀況不但直接影響企業形象與經營效果,在工業領域中央空調更是滿足正常生產或工藝要求不可或缺的設備,但是它是公共建筑中最大的耗能設備。在空調系統運行中,冷凝器不可避免發生結垢、腐蝕等問題,這都將導致耗能和維修、運行成本的增加,并且縮短冷疑器、壓縮機等設備的使用壽命。傳統的清洗方法是采用人工清洗,它不能實現對冷凝器的連續在線清洗,在清洗的間隔內,機組已經額外消耗了大量的能源,或者難以徹底根治冷凝器的腐蝕、結垢問題,同樣存在熱阻增大,額外耗能等弊病。LT冷凝器自動在線清洗裝置無需專人操作,一勞永逸的解決您的問題,并且為您帶來極大的經濟效益。
產品特點
1、全自動運行,觸摸屏控制,無需人工看管和操作;
2、節能效率高,最低節能10%,最高可達40%;
3、使用壽命長,保證冷凝器始終處于最高熱交換狀態;
4、大流道專用膠球泵,膠球磨損小;
5、免停機清洗,節能環保,省時省力;
6、收球和發球獨立控制。
空調能耗和空調節能的必要性
隨著經濟發展,在大中城市的中、大型建筑物,如賓館、酒樓、商場、寫字樓、以及體育館、機場、汽車火車候車廳、高新技術工業廠房等,基本上均設計安裝有中中央空調系統。空調是能耗大戶,對一個設有中央空調的場所,空調耗電量所占的比重一般在30-40%之間。某些特殊功能性建筑,如機場、汽車火車候車廳、會展、會議中心等共用建筑,耗電比重高達70-80%。
中央空調經過長時間運行后空調的冷凍水、冷卻水系統、冷凝器不可避免的出現了水垢、銹蝕、淤泥、細菌、藻類和粉塵等問題將直接導致制冷能力減弱,使用壽命縮短、運行可靠性降低、能耗提高導致運行費用增加等。而冷凝器是冷卻系統中最重要的部分,它決定整個系統運行效果。為了節約能源,減低運行成本,特設置冷凝器在線自動清洗裝置,實現節能運行,安全運行,降低運行維護費用,給使用單位帶來可觀的經濟效益。
冷水主機產生污垢的原因
冷凝器是冷卻系統中最重要的部分,它決定整個系統運行的效果。由于冷卻水中含有大量可溶于水的碳酸氫鈣和碳酸氫鎂等物質,在熱交換過程中,結晶析出,不斷沉淀于熱表面,形成硬石股的水垢。污垢的聚積直接降低了冷凝器的換熱效能,使電耗增加,同時冷凝管中的污垢縮小了水管截面積,限制了冷凝管中的水流量,從而影響了冷卻效果,美國空調專家Kotz指出:冷凝器管道污垢厚度為0.3mm,則冷水機組的耗能增加15%:污垢厚度達到0.9mm時,耗能增加35%。另外,在循環水系統中,水的溫度和PH值的范圍恰好適宜各種微生物的生長。常見的能造成危害的微生物大致有三種:即藻類、細菌和真菌。其中藻類聚積在管壁上會影響傳熱效率,堵塞管道,甚至超壓停機。而細菌分泌的粘液與忌浮在水中的雜質形成粘泥附在管壁上會降低制冷效果,增加電能消耗。為了避免不必要的損失和浪費,對中央空調系統的冷凝器的及時清洗是十分必要的。

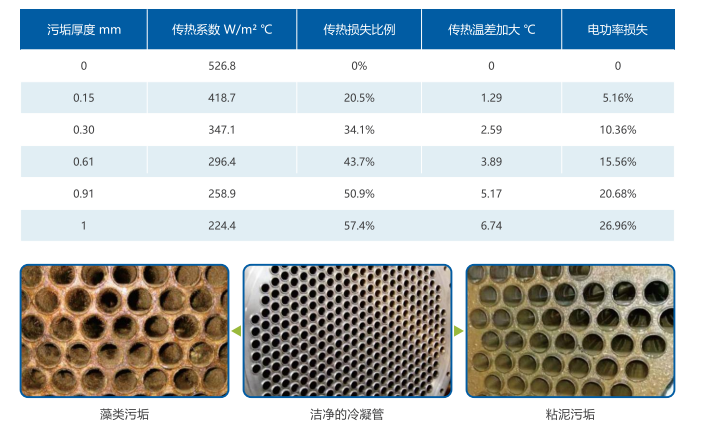

污垢的厚度對傳熱的影響

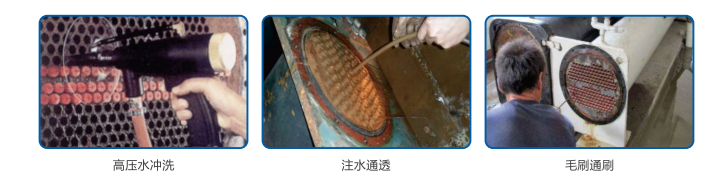

傳統解決冷凝機污垢辦法

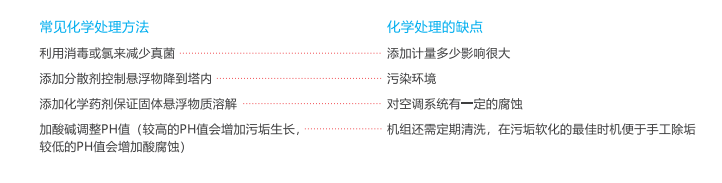

1、化學水處理
傳統的循環水處理方法就是人工投加化學藥劑,主要使用阻垢劑、緩釋劑、氯藥液等,按比例投加以達到控制結垢、腐蝕和細菌滋生的問題。但是這種方法的缺點在于通過加藥來防腐和除垢是兩個矛盾的化學過程,本身很難達到平衡,因此必須隨時對水質進行監測控制,防止加藥不當對設備造成損傷。
2、人工清洗
人工清洗主要使用尼龍毛刷進行通刷,其缺點為由于操作不當在清洗過程中中可能磨損銅管以及需停機進行清洗,清洗過程中有一定的冷卻水和化學藥劑的浪費。
LT機組概述
LT冷凝器自動在線清洗裝置引進國外先進技術和結合我司研發的雙循環系統的發球和綜合處理技術,達到循環水系統徹底除銹、除垢、殺菌滅藻、冷凝器銅管的動態清洗,其節能效率達到10%以上。
LT冷凝器自動在線清洗裝置是針對中央空調制冷主機、工業循環制冷主機冷凝器進行在線清洗的裝置。利用天然橡膠海綿球?qū)S们逑茨z球?qū)淠縻~管進行自動清洗,防上冷凝銅管壁沉淀微生物雜質及污垢的生成,提高系統的換熱效率,從而達到提高系統制冷效果,使系統節能在10%以上。

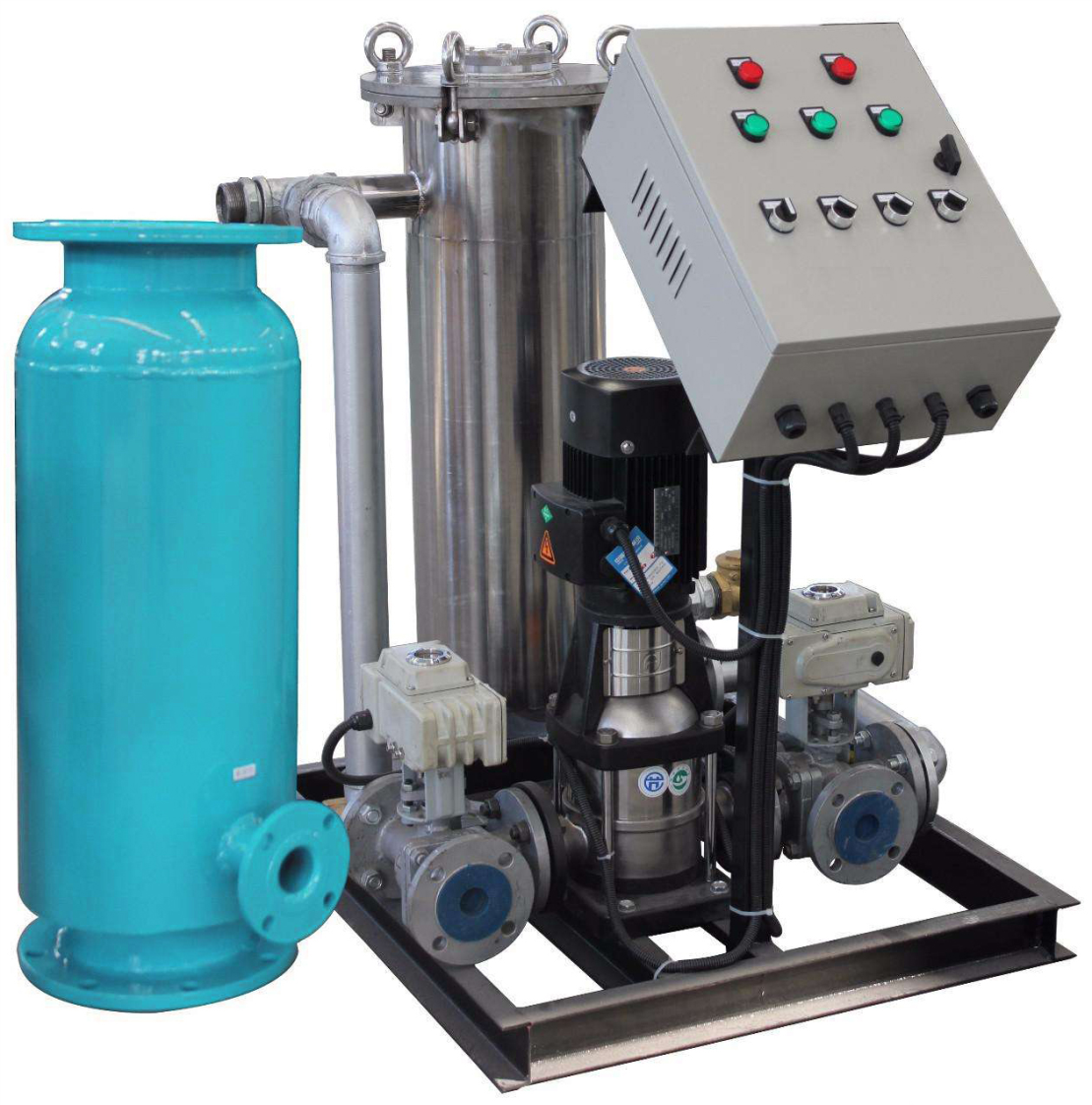

LT冷凝器自動在線清洗裝置,主系統采用了封閉式結構,結合了循環水化學除銹、除垢、殺菌滅藻技術,整套設備結構緊湊。清洗球進入冷凝器里主動除銹、防垢、殺菌滅藻等強大功能,是目前市場上一款功能齊全的節能在線清洗設備。主要由控制柜、發球泵、清洗球、儲球罐、裝球器、捕球器、觀察口、調控閥門、PLC編程控制器等全自動一體化設計,整體設備全智能控制,無需人員看守和操作。
核心技術
1、獨特的外觀設計
結構緊湊,占地面積小。
2、收球器設計
根據安裝情況,可選用直通或者角通式收球器,節約安裝空間。收球網大孔徑,足夠有效的過濾面積,不影響系統流并能快速收球。

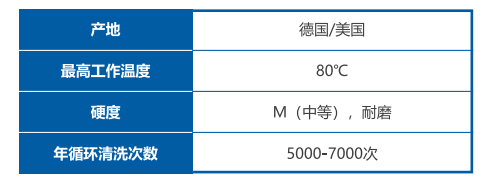

3、專用清洗球
清洗球材質為標準生物剝皮膠球,適用于各種冷凝器銅管清洗。膠球由天然橡膠加發泡和特殊添加劑制造而成,適用于各種水質,清洗球在冷凝銅管內經過時和銅管壁產生摩擦和吸附,帶走粘附在管壁上的污垢,使銅管壁不形成硬質垢塊而影響整個系統的耗電量,從而節能10%以上。
LT機組構成
1、智能控制柜
功能:該系統利用PLC可編程程序控制全套的清洗過程,真正做到全自動控制,可以人工調節。
2、發球機
功能:待機狀態,清洗球停留在注球器內,系統啟動后,清洗球從注球器注入空調冷卻水管洗管,注球器帶有可視窗口,可觀察球體狀態并可以清點回球數量。
3、捕球器
功能:利用水流力學,將膠球回收到注球器。

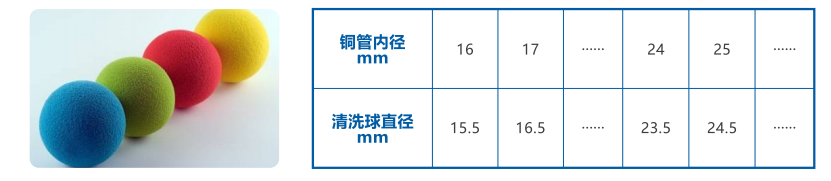

4、清洗球
功能:用于清潔換熱管內壁的污物。
膠球外觀質量標準:
①發孔均勻,氣孔大小接近
③膠球直徑公差±0.5mm
②孔眼缺膠,深度<3mm,每球不多于3個
④普通球∮16-∮28,剝皮球∮16-∮27,金剛砂膠球∮16-∮26
⑤物理性能:在40±1℃的水中,浸泡48小時后,濕態密度變化0.90-1.20g/cm直徑變化率不超過球徑10%
LT機組優勢
①無需人工捅炮清洗而保持冷凝器換熱管清潔使其始終處于最高換熱效率狀態
②自動在線清洗不影響冷水機組正常運行
③降低電力消耗5%-15%
④消除腐蝕根源,延長冷凝器換熱管的使用壽命
⑤減緩冷水主機壓縮機損耗,延長其壽命,減少維護費用
⑥減少化學藥劑的使用,使環境污染得到降低
⑦無廢水排放,運行費用低廉

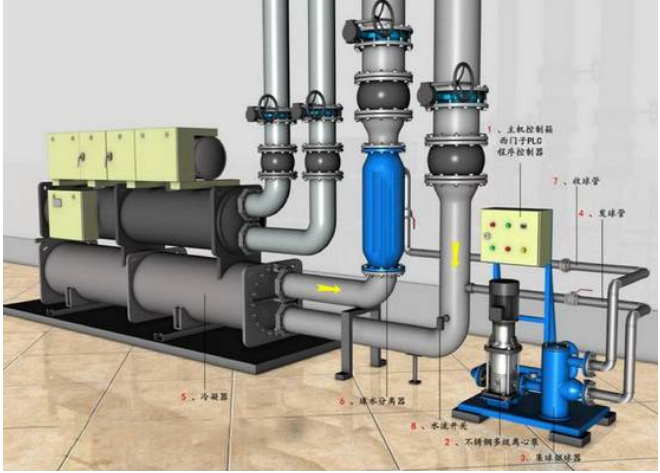

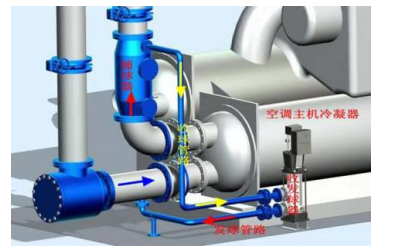

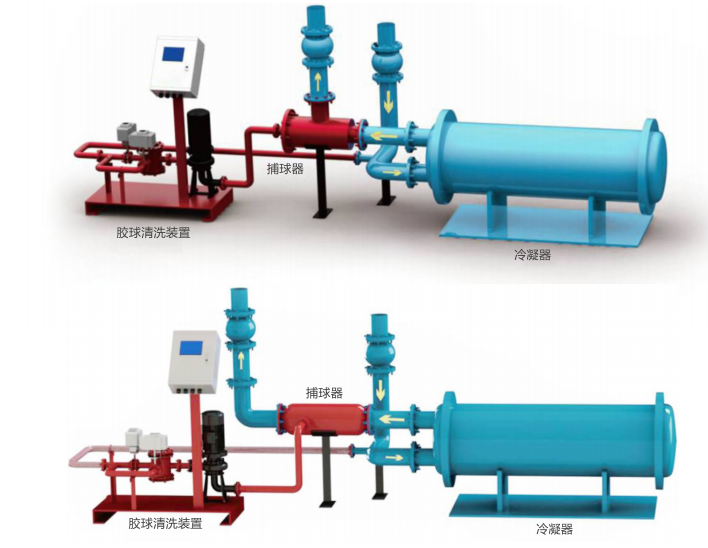

LT膠球清洗裝置的工作原理
工作原理:發球機將膠球發入冷凝暑中,膠球依靠水壓差擦洗掉換熱管內壁的污垢,在冷卻水出口端通過捕球器回收膠球至發球機形成一個清洗循環,通過徽電腦控制程序設置清洗頻率和次數,達到自動在線清洗功能。始終保持冷凝器內壁潔凈,保證換熱效率最高和制冷效率最高,克服由于污垢的產生而引起冷水主機制冷效率下降,從而降低能耗,節省能源,為使用者帶來實實在在的利益,降低日常使用費用。
使用方法
正常投球量:冷凝器單側單流程冷卻管根數7%-13%,依膠球循環一次所需時間的長短,取下限或上限或其接近值,膠球循環一次的時間一般以30秒作為界限。
膠球補充周期或更換周期:膠球補充周期為膠球清洗系統累計運行1年,也可根據本單位具體情況不問調整補充周期。膠球更換周期,根據國產球使用統計,其更換周期為膠球清洗系統努計運行3-5年。另外在水中浸泡一段時間后,個別膠球可能脹大過多,致使直徑超標,在補充和更換膠球時,均應及時換掉,以防冷卻管被堵。

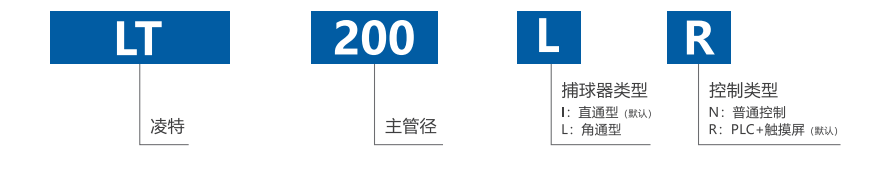

LT機組型號說明

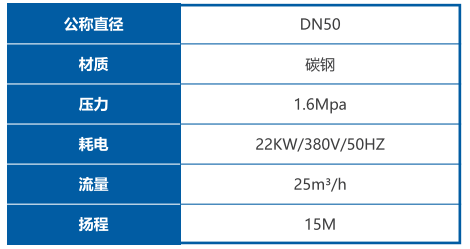

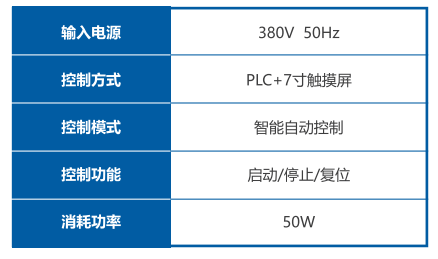

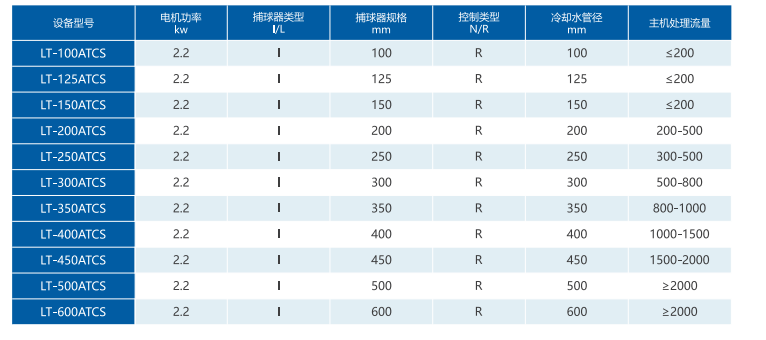

設備參數表

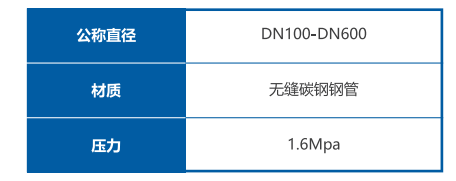

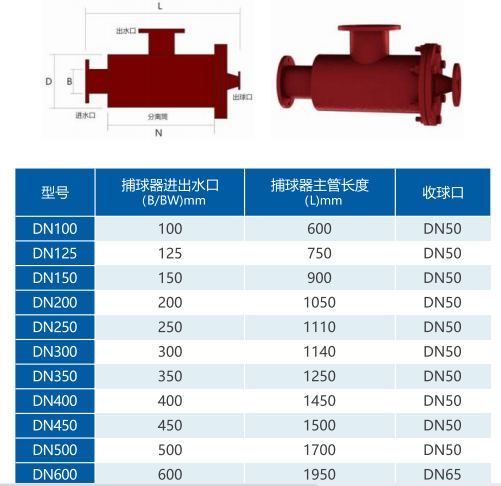

L型捕球器

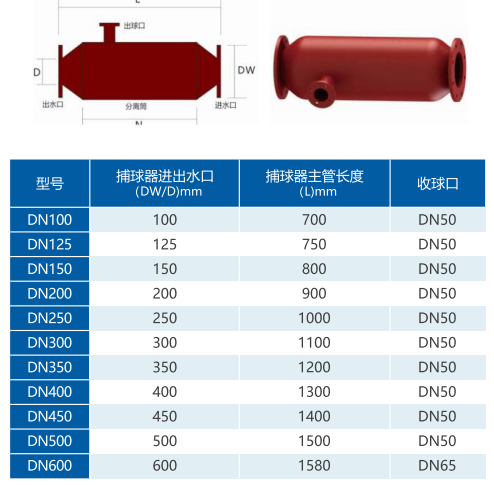

I型捕球器

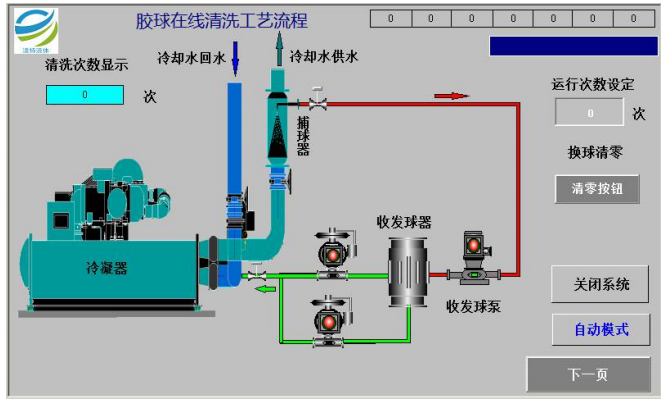

控制界面
安裝說明
1、發球管、收球管不能太長,能短則短,彎頭數量盡量不要太多,能少則少。
2、發球進水管、收球出水管連接管的中間必須安裝DN50球閥2個,以便檢修
3、路加設計選型是根據冷凝器進出水管管徑來確定,膠球大小,種類、比重由廠家專業人員負責確認。
4、在設計安裝時,捕球器與主機周圍應留有600m的檢修空間,連接管道應橫平豎直,盡量減少彎道。
5、為確保清洗球順利清洗管道不被雜物阻塞、劃傷,至少確保從冷凝器進水管發球點到冷凝器出水管捕球點這段管道內無大于2的焊渣、鐵屑、銹渣等雜物,對于新系統,建議在冷凝器進水管設計機械過濾器,對于改造系統,要打開冷凝器前后端蓋,清掉兩端雜物,刷洗換熱器管道內壁的污垢,確保每根換熱器管道潔凈如新。
6、LT冷凝器在線清洗系統主要針對冷凝器的清洗,在良好的使用下,可完全滿足應用對象的清潔。但對于整個管道系統的除垢防銹,殺菌滅菌可配套使用化學清洗或其他物理處理等方法。
