板式換熱機組

Plate Heat Exchanger Unit

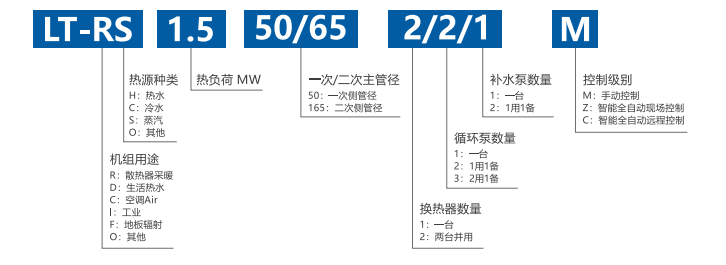

規格型號

控制級別

M級手動控制模式

板式換熱機組由人工手動調節一次網流量來保證二次側供水溫度，人工手動啟停循環泵；膨脹水箱水位信號或壓力開關實現補水泵的啟停。

Z級智能型全自動現場控制模式

板式換熱機組可實現二次供水溫度的自動調節，循環泵自動切換，定時運行及停機，自動變頻補水，自動泄壓保護，室外溫度補償?shù)裙δ堋?/p>

C級智能型全自動遠程監控模式

板式換熱機組可實現二次供水溫度的自動調節，循環泵變頻運行及自動切換：補水泵變頻自動補水，二次側壓力、溫度自動恒定與調節，自動泄壓；超溫超壓自動停機，可進行有線或無線的遠程監控。

換熱機組簡介

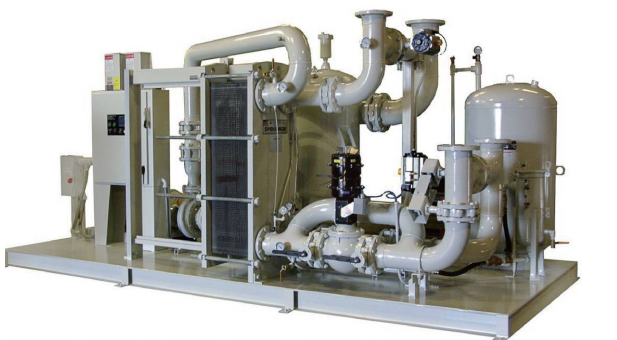

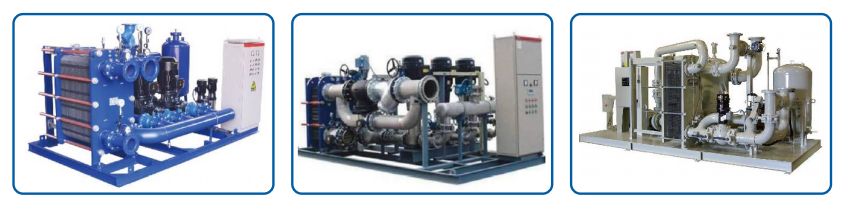

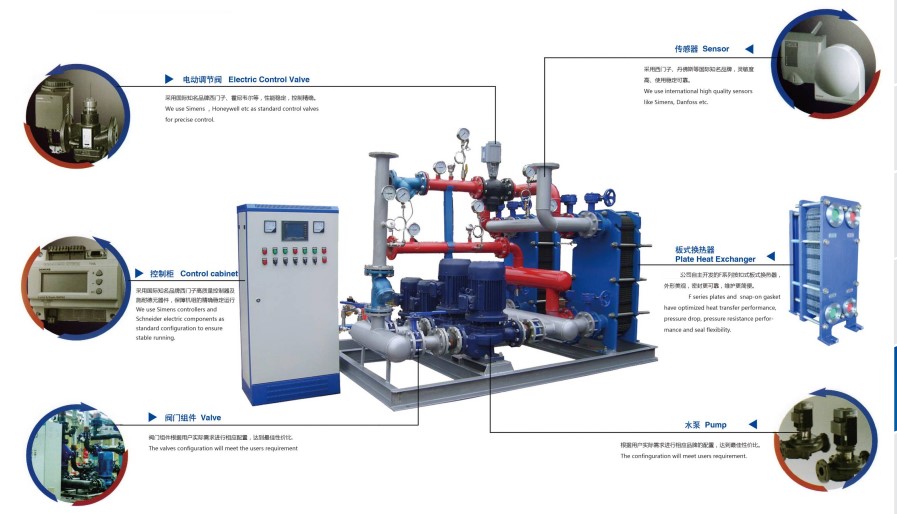

凌特板式換熱機組是由板式換熱器、水泵、閥門、過濾器、配電箱、變頻器、儀表及控制系統等由管路連接，在工廠預組裝，安裝在同一底座上的智能型換熱設備。機組運到安裝現場后，只需連接一次側、二次側及補水管道，接通電源即可投入運行。同時機組具有機構緊湊，便于遠程運輸、占地面積小、安裝現場就位靈活等特點。

工作原理

①工作流程

機組由一次側，二次側及補水系統組成，一次側指熱量或冷量的提供側，二次側指熱量或冷量的接收側，一側次通過板式換熱器將熱量或冷量傳遞給二次側，二次側設有循環泵，通過循環水將熱量或冷量傳遞給用戶。

②控制原理

機組采用自動控制系統對機組進行自動及遠程監控，達到熱力站無人值守自動運行。機組控制由具有測控功能的控制器、電控柜、傳感器、執行機構及通訊系統組成?？刂破魍ㄟ^與其相連的傳感器和執行機構完成對換熱器和其它現場設備的數據采集和控制功能，傳感器和執行機構應包括溫度傳感器或溫度變送器、室外溫度傳感器、壓力變送器、差壓變送器、流量計、熱量表、液位變送器、電動調節閥、變頻器和電磁閥等。

③監控參數

室外溫度：一，二次側的供、回水溫度，一，二次側的供、回水壓力：（蒸汽的壓力，溫度，凝結水的溫度）一次側熱量。（蒸汽流量）二次側供水流量，補水流量，補水水箱水位，循環水泵和補水泵的啟停及運行狀態等。

④執行機構

一次則的電動調節閥，二次側循環水泵變頻器。補水泵變頻器和電磁閥等。

⑤溫度控制

機組由帶室外氣候補償?shù)亩蝹?cè)供、回水溫度或二次側的供、回水平均溫度控制一次側電動調節閥；其它機組由二次側供水溫度控制一次側電動調節閥。用于采暖的機組可直接手動設定二次側的供水溫度、回水溫度或供回水平均溫度來控制一次側的電動調節閥?？芍苯邮謩釉O(shè)定值班采暖的運行模式，可根據一次側的回水溫度來鋪助調節一次側的電動調節閥。

⑥壓力控制

按二次測定的壓力或供、回水壓差，來控制二次側循環水泵的運行頻率，或直接設定二次側循環水泵的運行頻率，按設定的補水壓力，來控制補水泵的運行頻率，二次側設有電磁閥（安全閥）當系統超過設定壓力時電磁閥（安全閥）自動開啟泄水。

⑦通訊系統

機組控制器可在主動和被動方式下用標準的通信協議與監控中心進行數據通信。同時控制器具有顯示操作功能，可對參數、報警設置等進行現場修改和設定。

換熱機組的優點和功能

優點

1、應用范圍：廣可供熱，供冷或冷熱共用。

2、高品質組件：主要組件采用國際知名品牌。

3、準確的選型：先進的計算機軟件優化設計，設計更合理。

4、產品規格多：量身定做，經濟合理。

5、運行費用低：采用世界先進技術，全智能化的自動控制設計：達到真正的無人職守。遠程監控，節約人力資源。

6、安裝簡便：只需要連接外管網和電源便可正常運行，占地面積?。唤Y(jié)構緊湊，高效、節能、低噪音。

功能

1、數據通訊，遠程維護。

2、溫度補償，PID調節。

3、變頻調速，自動定壓補水。

4、斷電保護，來電自啟。

5、泵閥聯鎖，一鍵開關。

6、低水位，低水壓保護。

7、其他特殊附加功能。

板式換熱機組

換熱機組設計原理

機組設計

凌特板式換熱機組是按照國家相關規范，并結合自己多年的豐富經驗進行設計的。設備和管路的布置，外形美觀、管道接口流暢、壓力損失小、檢修方便、便于操作和觀測：機組的底座和支撐結構有足夠的強度和穩定性；板式換熱器的兩側留有維修空間，循環水泵的出口，避開板式換熱器，管徑同水泵出口管徑：一次倆介質為蒸汽時，其介質在管道內的流速小于40/S。一次側介質為熱水時，其介質在管道內的流速小于2m/S;二次側介質在管道內的流速小于2.5m/S。換熱機組管路及設備的壓力降一次側不超過100kPa,二次側不超過120kPa,設置固定的吊裝點。

板式換熱器

板式換熱器的設計壓力取一次側或二次側的最高工作壓力，設計溫度取一次側或二次測的最高工作溫度。板片的材質根據工藝所使用的水質選取，單臺板式換熱器的板片數不大于150片，墊片采用非粘結式橡膠墊片。單一工況下，機組中板式換熱器不超過2臺并聯運行，機組內不設置備用板式換熱器。壓力降，一次側不得大于30kP,二次側不得大于50kPa,傳熱系數大于3000W/m2℃。

水泵

機組的額定循環流量小于或等于200t/h時，選用一臺循環水泵。額定循環流量大于200t/h時，選用二臺循環水泵并聯運行。換熱機組內的循環水泵根據需要考慮是否設置備用泵，機組內設置置一臺補水泵，根據需要考慮是否設置備用泵。

閥門及其它管路附件

機組與外界管道接口處使用的關斷閥選用球閥，水泵的進出口選用閘閥或蝶閥，機組內的循環水泵出口設置止回閥。在循環水泵的入口管上，沒置安閥，安全閥的管徑為機組回水管管徑的1/5。安全閥按設計要求確定開啟壓力和回座壓力。在機組的最低點設置泄水閥，泄水閥選用球閥。泄水閥的管徑不小于DN20。機組內的法蘭與管道同心，并保證螺栓自由出入。法蘭螺栓孔跨中布置。在一次側的供水管道上和二次測的回水管道上均設置過濾器，過濾量除去大于或等于2.0m的微粒。濾網使用不銹鋼，并帶有龍骨；過濾器應介質流向安裝，其排污口朝向便于檢修的位置。

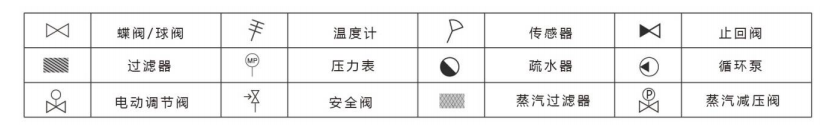

圖例說明

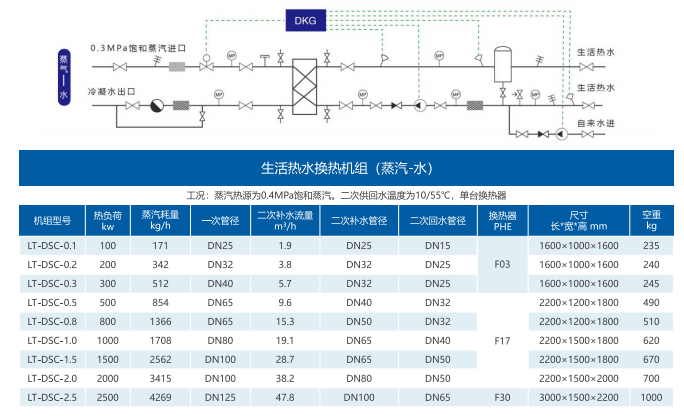

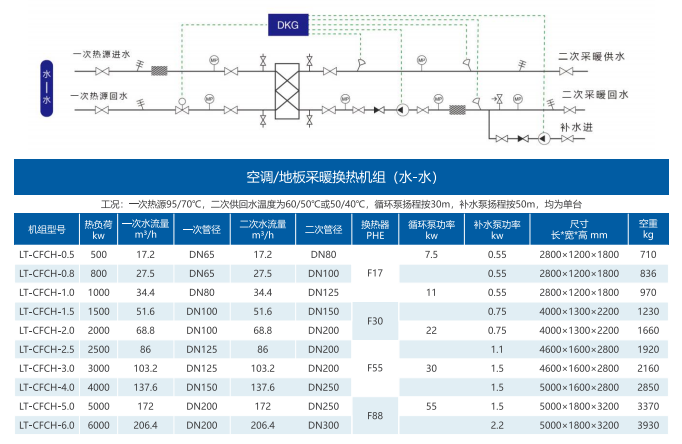

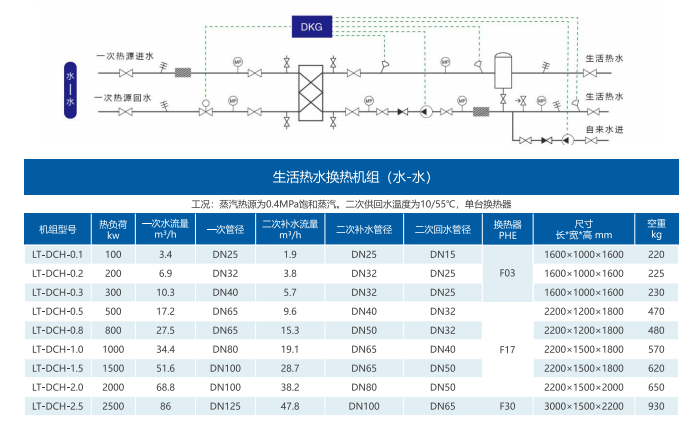

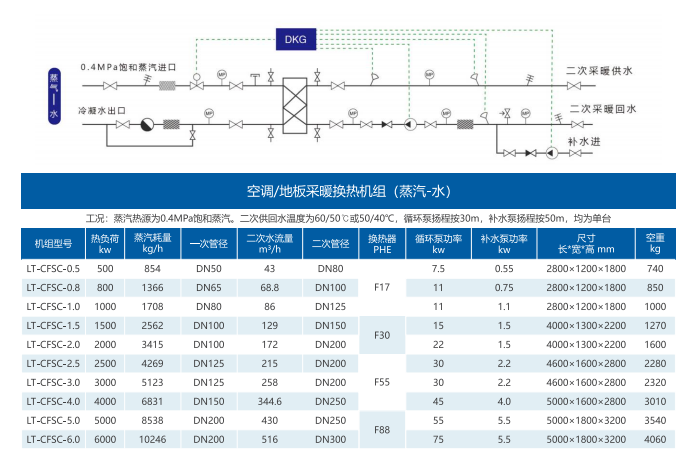

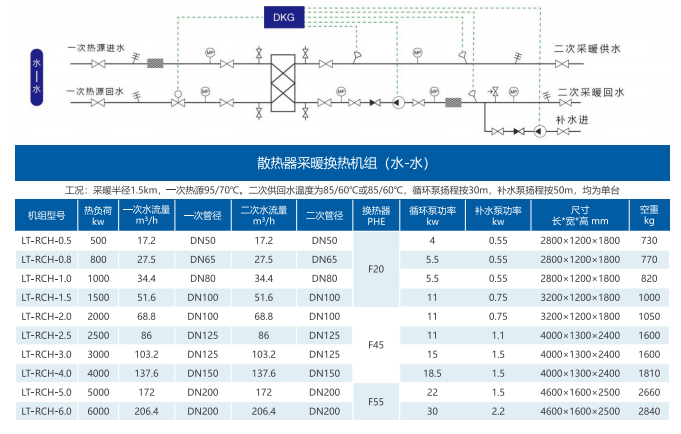

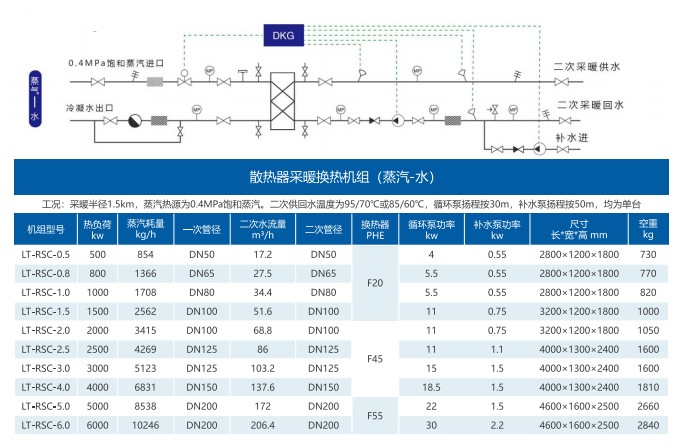

機組數據

可選配件

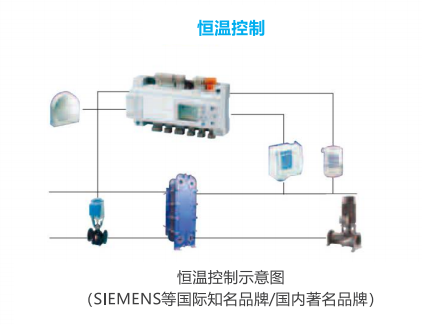

一次熱媒進口或出口設電動調節閥，系統采集二次側實際供水溫度并與溫度設定值比較運算后輸出模擬量信號給電動調節閥，調節閥門開度的大小，以改變熱媒進入換熱器的量，從而控制二次側供水溫度滿足用戶采暖需要。用戶還可選擇室外溫度補償功能，它能根據室外溫度的變化實現二次網循環水溫度的自動調節，保證供熱變化需求。

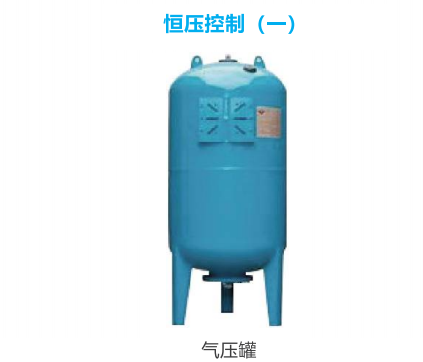

系統利用氣壓罐穩壓，機組配備氣壓罐和電接點壓力表，二次回水壓力上、下限可調，補水泵根據回水壓力低開高停，實現系統壓力恒定。這種控制方式的優點是控制簡單，操作方便，值班人員要求低。缺點是定壓精度相對較低。

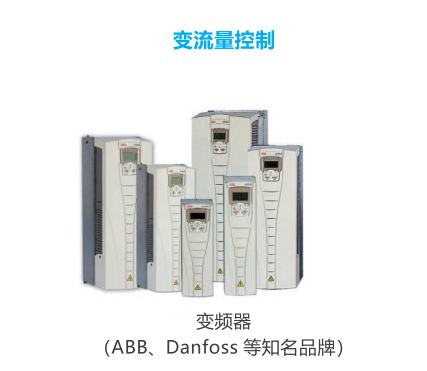

循環水泵采用變頻器控制運行。根據用戶實際需要利用變頻器控制水泵轉速，從而調節二次循環水流量，在滿足用戶采暖需求的基礎上節約能源，降低用戶采暖成本。

配備變頻器，循環泵根據二次側回水壓力的模擬量信號變頻調速運行，實現系統壓力恒定。這種控制方式定壓精度高，系統壓力波動??；在變頻或面板上修改壓力設定值，數字顯示更為直觀；因少了氣壓罐，所以換熱機組整體體積有所減小。

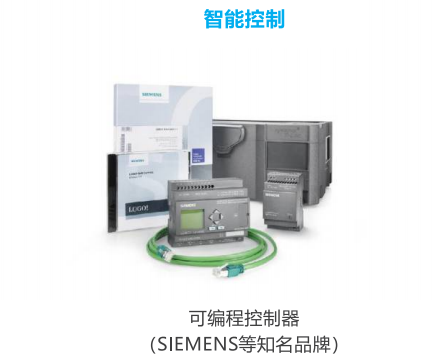

智能控制柜中設可編程控制器實現換熱系統的智能控制，循環水泵和補水泵根據系統壓力、溫度等信息自動啟停和調速。有備用泵時可實現水泵故障自動切換備用泵及水泵定時輪換等功能。實現了整個換熱機組的全自動控制，無需專人值守。

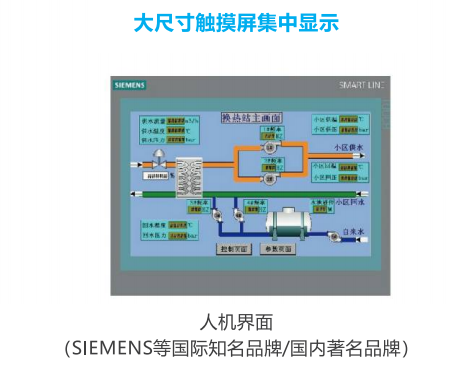

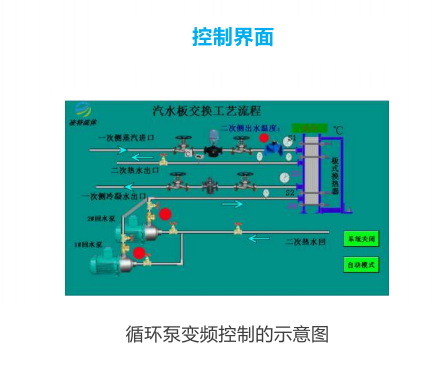

智能控制柜中設可編程控制器，能夠?qū)崿F(xiàn)智能控制同時還可采集系統參數和水泵狀態，系統參數根據客戶的需要可采集換熱系統溫度、壓力、流量、熱量及水泵頻率、調節閥開度等信息。并配備中文觸摸屏，用于對整個系統進行監視、管理和對各項參數進行設置。

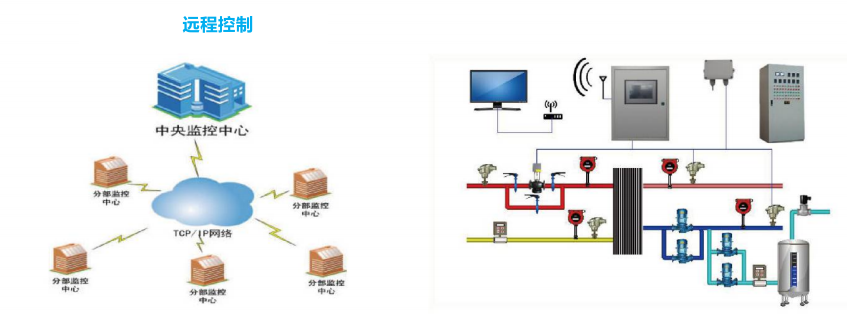

機組控制部分預留遠程控制接口，可遠程通訊到上一級PC機，實現遠程監控。該系統將先進的計算機技術、網絡通信技術、自動化控制技術與高超的換熱技術有機的融合在一起，實現完全自動化運行，無需專人職守。遠程通訊方式有GPRS無線、工業以太網及Modbus等多種，根據不同的通訊方式預留對應的遠程控制接口，訂貨時需指明。

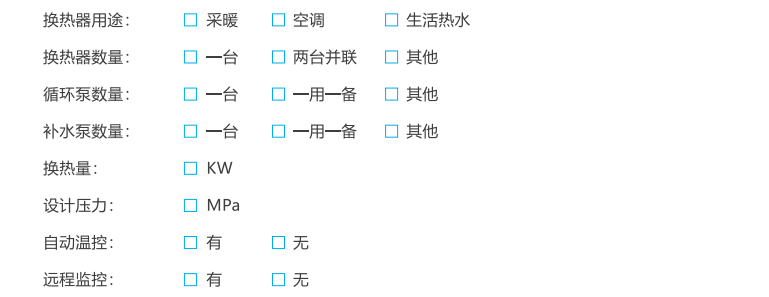

選型參數

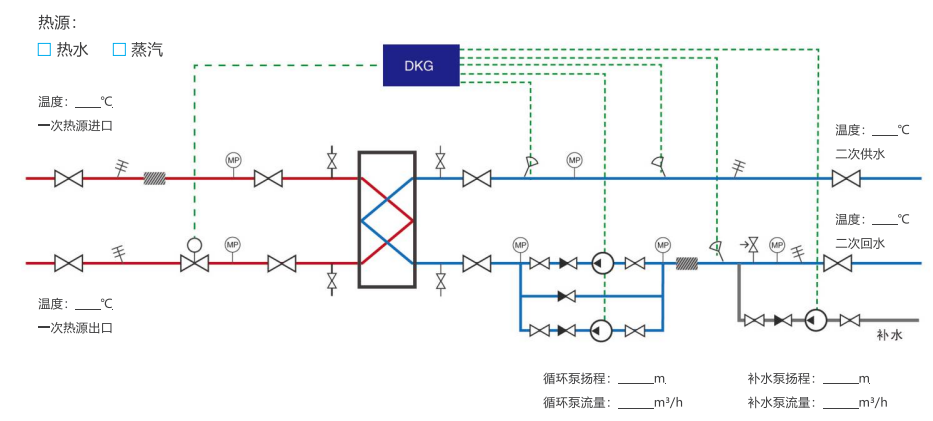

為給您提供準確的系統方案，保證換熱機組在您的工況下最佳運行，請盡量提供以下詳細的工況參數：

技術服務

機組解決方案及優化運行咨詢

機組安裝、運行及操作維護培訓、指導

系統及設備運行故障診斷

換熱器的現場結垢清洗、化學在線清洗

機組的配件更換、換熱器整機更換等
