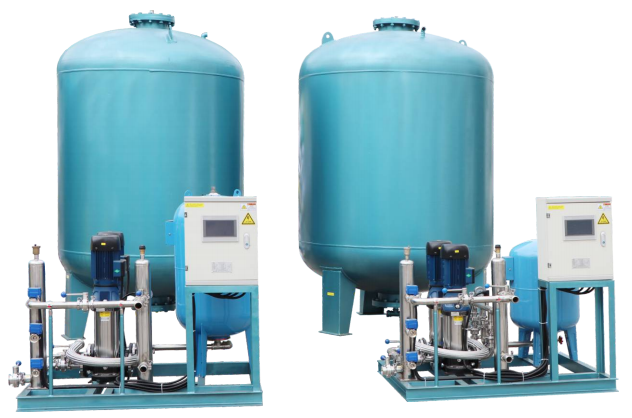

自動定壓、補水、排氣機組

Automatic Constant Pressure,Water Supply and Exhaust Unit

廣泛的應用

在諸多賓館、商場、廠房和現代化辦公大樓中，廣泛采用水或乙二醇溶液做為傳熱介質的中央空調系統，營造溫暖舒適的工作環境，LT-CPZ系列定壓、補水、排氣機組，是各大智能化中央空調系統的有機組成部分，它以精準定壓補水、智能排氣，廣泛應用各類供暖、制冷以及工藝水系統。

功能

1、LT-CPZ系列定壓機組適用于各種供暖制冷系統中。

2、LT-CPZ系列定壓機組廣泛應用于工廠的液體工業加熱、制冷的密閉循環系統中。

3、LT-CPZ單泵系列適用于≤2000KW的供暖系統中.

4、LT-CPZ系列定壓機組也適用于含二乙醇高達50%的循環系統中。

5、LT-CPZ系列定壓機組具有安靜的工作模式，適用于對噪音要求較高的場所。具有微機特性的控制系統，能夠全自動運行，無需值守，可進行數據采集和智能樓宇通訊。

產品概況

LT-CPZ系列定壓補水機組是目前解決系統定壓，補水，排氣的最佳方案。采暖系統由于水溫度的變化及不可避免的水滴泄漏造成系統壓力不穩，同時系統水中的空氣引起的噪聲，設備腐蝕，傳熱效率降低等一系列問題也嗜待解決。LTCPZ系列定壓補水機組在解決系統定壓補水的同時，成功解決了系統脫氣的問題，因此得到廣泛的應用。

LT-CPZ系列定壓補水機組自動檢測穩定系統壓力，系統壓力高時，泄水電磁閥開啟泄壓，系統壓力低時向系統補水。本裝置安裝位置靈活，操作方便。在穩定系統壓力同時，通過對進入膨脹罐中的水處理，達到脫氣的目的。

功能

1、穩定系統壓力，將系統壓力控制在一個很小的范圍內。

2、監測系統壓力，壓力超高時，實現自動泄壓，容納泄水量

3、補水，系統壓力低時自動向系統補水。

4、脫除系統中氣體，保護系統設備不受氣體侵害，提高換熱效率。

特點

1、綜合了定壓，排氣，補水的作用。

2、基本定壓罐無壓力，人員使用維護簡單。

3、可更換的無毒橡膠囊將水與空氣完全隔離無污染。

4、系統泄水，補水，脫氣全自動運行，后期使用方便。

5、機組整體配置較高，使用性能可靠。

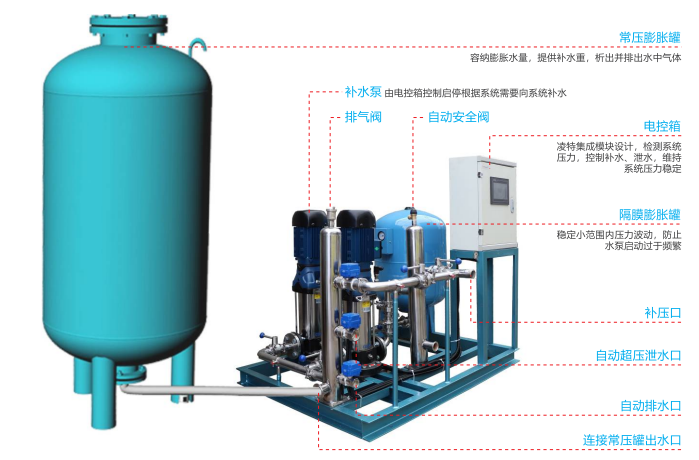

產品結構說明

控制單元：主要由補水泵，控制系統，底座，閥門，管路，等組成。系統壓力過低時，水泵從常壓膨脹罐中抽水，補向系統。系統壓力過高時，膨脹水經膨脹罐線流向常壓膨脹罐。當常壓膨脹罐中水量低于下限時，補水電磁閥打開，向常壓膨脹罐中補水。此以上操作均由電控系統控制完成。

備注：控制單元可采用雙泵或單泵配置，訂貨時敬請說明。

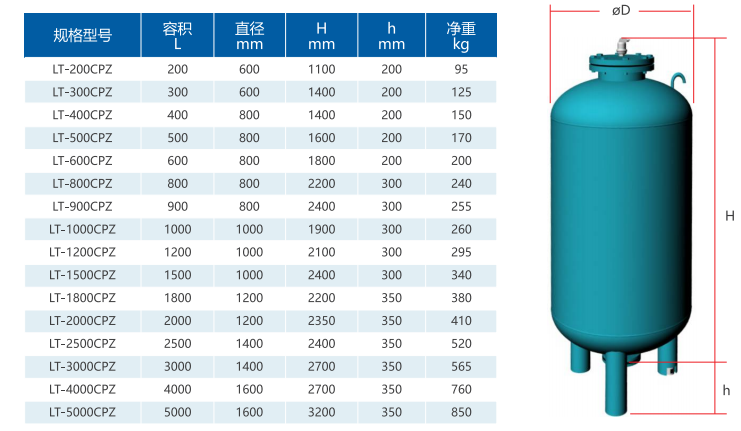

罐體結構說明

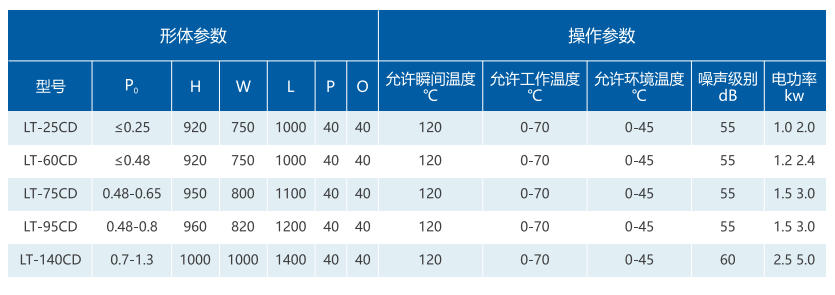

規格型號表

基本罐：基本罐是常壓式定壓機組的重要組成部分，具有脫氣，容納膨脹水量及提供補水量的作用。基本罐與大氣相通，不帶有壓力。因此系統中帶壓水進入基本罐中后，由于壓力迅速降低，氣體在水中的溶解度減小，氣體從水中析出，從而達到脫氣的目的。

續列罐定義：當系統容水量較大，相應水體積膨張量和需要補水量較大時需要增加常壓膨脹罐的數量來容納泄水量和補水量，即增加常壓膨脹罐來擴容。后續增加的常壓膨脹罐簡稱為續列罐。續列罐的形式規格。

保溫層（可選）

膨脹罐內水與系統循環為一體，隨系統變化而變化，為了減少熱量損失，可在膨脹罐的外部包一層保溫棉，減少熱量的損失。保溫層厚度可選，一般為30-50mm厚。

常壓膨脹罐選型計算

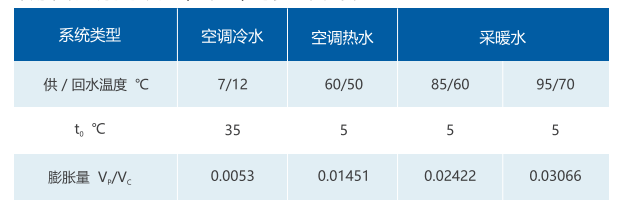

常用采暖空調水系統的(VPVC)可參考下表取值

Vp:系統水體積膨脹量     Vc:系統總?cè)菟?/p>

某兩管制空調系統冬季采用60/50℃熱水，系統水容量約653，定壓補水點設在循環水泵的入口，根據空調設備和管網允許工作壓力，確定循環水泵入口最高工作壓力為1.0MP,采用常壓膨脹罐定壓補水機組定壓，補水設備與系統最高點壓力差為45米，進行膨脹罐選型計算。

解：由上表查得60/50℃時(VP/VC)=0.01451

因此VP=0.01451×65000=942升

據此可選擇型號為LT-1000PZC常壓膨脹罐一個。

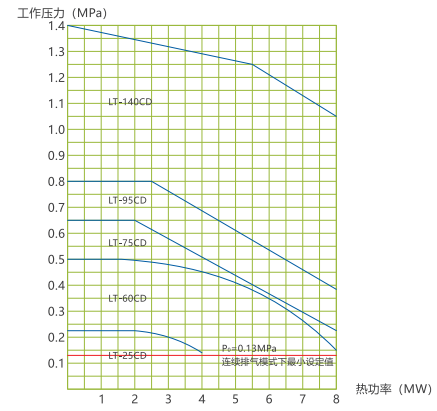

控制單元選型示例

對于溫度在30℃以下的制冷系統，選擇控制單元時只需考慮50%的熱功率。

P值計算方法

0.02MPa(s100℃

H(m)

0.05MPa(≤105C

P02

100

0.07MPa(≤110℃)

0.12MPa(≤120℃)

H為定壓點到系統最高點垂直凈高

括號內溫度為系統極限溫度

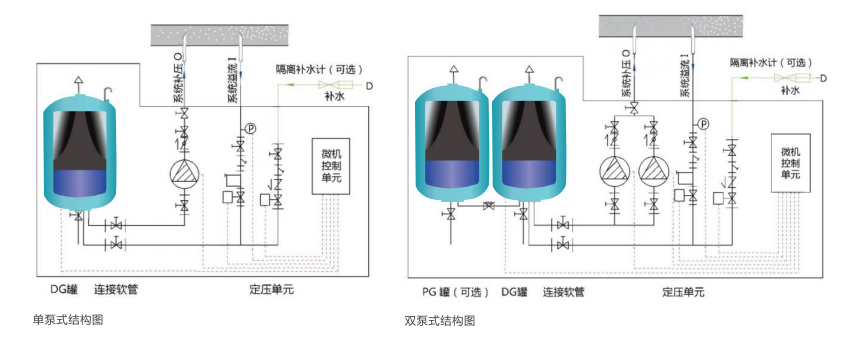

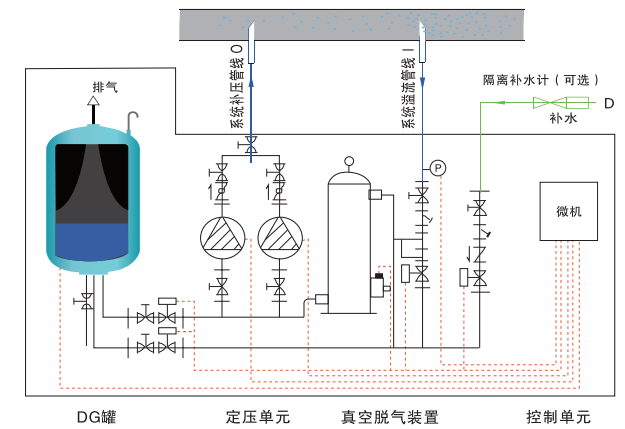

常壓式定壓補水機組結構圖

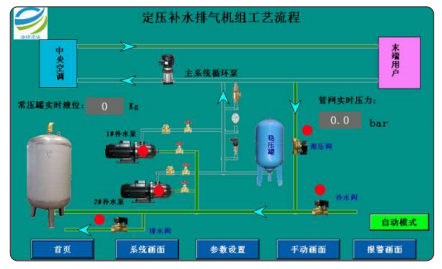

真空定壓補水排氣組工作流程

定壓單元

定壓

定壓泵和膨脹閥控制系統壓力，使系統壓力保持在設定壓力+0.2b之間。

排氣

高壓循環水在排氣過程中進入DG常壓隔膜氣囊，使水氣分離，折出的氣體經排氣閥進入大氣，排氣方式可從以下方式

選擇：

連續排氣：安裝或維修后，為了快速排除系統中大量氣體，可選擇連續排氣。

自動排氣：連續排氣后，自動激活，根據系統壓力進行排氣。

間歐排氣：按設定周期進行排氣。

補水

排出氣體和滴漏等原因所損失的水可以被控制單元實時監控，一旦低于設定值，則自動補充。隔膜罐中水量的多少可由VG基本罐下面的稱重傳感器來確定。如果循環系統發生大量泄漏，控制單元則會停止補水，該功能需要輸出式隔離補水計（可選件）來提供相關信號。

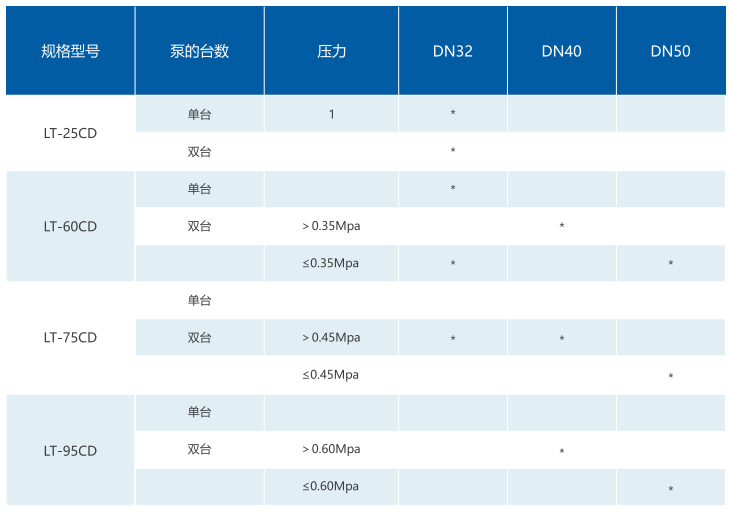

膨脹管路規格表

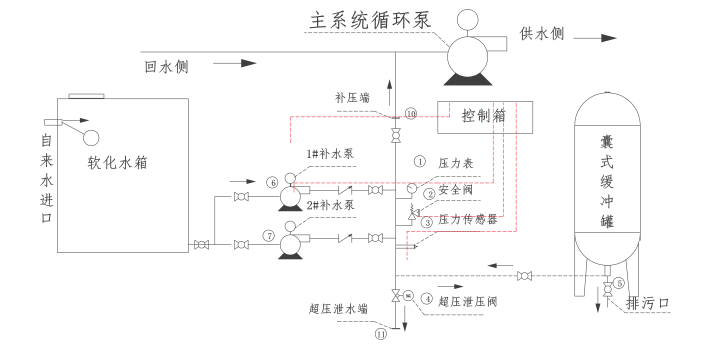

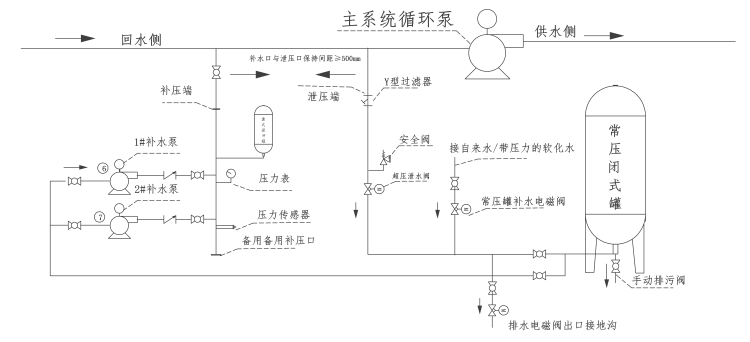

常壓補水機組與定壓補水機組結構安裝圖對比

常壓補水機組

定壓補水裝置

安裝注意事項：

1、本裝置應裝于防雨，防凍，排水通暢的場所；

2、保證常壓膨脹罐的擺放位置水平，且控制單元低于常壓膨脹罐；

3、常壓膨脹罐底部設有稱重系統，因此常壓膨脹罐底腳不可固定于地面，且保證膨脹罐垂直方向上無障礙；

4、常壓膨脹罐上不可放置任何雜物，防止稱重系統信號誤導；

5、確保補水管路，膨脹泄水管路，增壓管路通暢；

6、補水管路需要安裝過濾器，防止雜質堵塞；

7、膨脹管線超過10米時，管線直徑應不小于DN32；

8、確保膨脹管路的通暢，不需要加過多的閥門。

工作原理

LT系列真空定壓補水排氣機組是基于亨利定律的工作原理，在LT常壓定壓補水排氣機組的基礎上開發增強型產品，機組由真空定壓單元（可擴展為帶軟水補水功能型）和常壓脫氣膨脹罐兩大部分組成。機組運行時，系統是通過真空定壓單元來實現低壓自動補水、超壓自動溢流，保證系統恒定在設定范圍，系統在排氣過程中，將高壓帶氣泡的水通過真空脫氣罐進行真空強力脫氣，在真空負壓狀態下，將循環水中的游離氣體和溶解氣體一并析除。

功能

1、定壓：能夠精確的控制系統壓力在極小區間

2、真空排氣：能夠大量脫除循環系統水中游離氣體和溶解氣體

3、補水：能夠自動對系統進行補水

4、軟水：軟水機型組可對進水補水進行水質軟化
